벨트 엔지니어링

고객 니즈에 따라 설계된 맞춤형 벨트 솔루션

하바지트는 신규/기존 벨트 시스템의 컨셉 및 계획에서부터 설계, 설치 및 유지보수에 이르기까지 벨트가 사용되는 전 공정에서 고객을 지원하기 위해 최선을 다하고 있습니다. 당사는 이러한 협력을 바탕으로 고객과 함께 최상의 결과를 만들어 낼 수 있게 도와주는 세계적 수준의 기술 및 서비스를 지원합니다.

특히, 우리는 세계 각지의 엔지니어들이 특정 용도나 니즈에 맞는 최적의 벨트 솔루션을 선정하고 계산하는데 사용되는 SeleCalc 엔지니어링 프로그램을 포함하여 다양한 온라인 툴을 제공하고 있습니다.

패브릭 벨트

결합

패브릭 벨트는 사용자가 원하는 길이와 너비로 절단할 수 있으며, 개방형 또는 엔드리스 형태로 제공됩니다. 하바지트는 Quickmelt, Flexproof, Stepflex, 또는 Thermofix와 같은 여러 결합 기술을 제공하여, 벨트를 엔드리스 형태로 만들거나, 길이 방향 결합을 통해 기존 제조 폭의 한계를 극복합니다.

컨베이어를 설치한 후 벨트를 조립해야 하는 경우, 기계식 잠금장치가 가장 이상적인 솔루션입니다. 여기에는 일반적으로 사용되는 스테인리스 스틸 소재의 잠금장치와 라인에서 금속 탐지기 또는 자석식 컨베이어를 사용하는 식품 산업에서 사용되는 플라스틱 소재의 잠금장치가 포함됩니다.

벨트 액세서리

패브릭 벨트는 프로파일, 클릿, 사이드월 등 다양한 액세서리와 함께 사용 가능하여, 어떤 적용 분야의 요구 사항도 지원이 가능합니다. 길이 방향의 프로파일은 벨트 트래킹을 개선하는 반면, 플라이트 프로파일과 클릿은 제품 분리를 용이하게 해주고 오르막 또는 내리막 경사의 라인에서 제품 운반을 도와줍니다. 사이드월과 스쿠프는 벌크 제품을 제자리에 잡아두고 경사가 가파를 때, 제품이 움직이지 않도록 고정하는데 도움이 됩니다. 정밀하고 고품질의 제조 공정은 정확하고 완벽한 위생적인 용접을 가능케 하는데, 이처럼 위생적인 용접은 특히 식품 산업에서 매우 중요합니다.

에지 처리

패브릭 벨트의 에지를 적절히 처리하면 헤짐을 방지하고 제품, 기계 또는 베어링의 섬유 오염 위험을 제거할 수 있습니다. 식품 가공, 제약, 기타 물이 필요한 공정에서 자주 사용되는 이 에지 처리 방식은 위생, 세척성 및 벨트 수명을 개선하는 효과를 제공합니다.

둥근 모서리의 벨트는 제품을 분배하고 이송하는 시스템, 특히 제지 분야에 이상적입니다.

특수한 모양

일자형 벨트는 코너나 커브를 돌면서 상품을 운송해야 할 때, 고객의 니즈를 충족시키지 못할 수 있습니다. 하바지트 곡선형 벨트는 이러한 니즈에 적합한 솔루션을 제공하여 코너가 있더라도 제품을 쉽고 안정적으로 운반해줍니다. 당사의 CNC 절삭 가공 기술과 각종 벨트 특성에 대한 전문 지식은 크기의 정확도와 결과의 반복성을 보장합니다.

마킹

컨베이어 벨트의 마킹은 식품 및 비식품 분야에서 제품 포지셔닝 및 식별 기능을 지원합니다. 가시성과 대비도를 강조한 인쇄, 탁월한 내마모성을 제공하는 인쇄 등 하바지트는 고객의 필요에 따라 벨트에 인쇄하는 내용과 방식을 맞출 수 있습니다. 특히, 당사의 고품질 프로세스는 식품용 벨트에 레이저로 마킹을 하더라도 식품 접촉 인증이 유지되도록 도와줍니다.

모놀리식 벨트

결합

하바지트는 클린드라이브 포지티브 드라이브 벨트에 위생적으로 결합된 Quickmelt 조인트를 기본으로 제공합니다. 가장 엄격한 수준의 위생 요건을 충족하는, 재사용식 힌지 핀 시스템인 기계식 레이스(lace) 조인트도 선택이 가능합니다. 기계식 레이스는 핀의 삽입과 제거를 위한 잠금 칼라가 있는 헤드리스 디자인을 사용하여 조립 및 분해를 용이하게 만들어 주는 장점이 있습니다. 종합적으로 볼 때, 가동 중지 시간을 최소화 하면서도 청소와 유지관리를 더욱 쉽게 할 수 있습니다.

하바지트 클린드라이브 브로슈어

벨트 액세서리

하바지트 클린드라이브 벨트에 벨트 액세서리를 사용하여, 벨트의 성능을 향상시킬 수 있습니다. 플라이트, 사이드월, 가이드 프로파일과 같은 옵션은 벨트의 효율성을 최적화하고 성능을 제고하는데 큰 도움이 됩니다. 당사의 위생적인 용접 기술은 깨끗하고 둥근 모서리를 만들어 접합부의 세척을 용이하게 하며, 액세서리가 견고한 부착상태를 유지할 수 있게 해줍니다

Saniclip

혁신적인 하바지트 Saniclip을 사용하면, 벨트를 빠르게 분해하여 손쉽게 위생을 관리할 수 있습니다. Saniclip은 벨트 위생을 수시로 관리해야 할 때 사용이 가능하며, 로드 설치 및 제거를 용이하게 해줍니다. 더불어, Saniclip은 습하고 기름진 환경에서도 쉽게 제거할 수 있도록 표면에 미끄럼 방지 처리가 되어 있습니다. 싱글 벨트에 여러 Saniclip을 설치하면, 여러 위치에서 벨트를 쉽게 분해 할 수 있습니다.

Saniclip 브로슈어

맞춤형 제작

적용 분야 및 제품 모양에 따라 다른 다양한 벨트 엔지니어링 옵션을 선택할 수 있습니다. 예를 들어, 평평한 플라이트 소재에서 고객의 도면에 맞게 재단한 맞춤형 플라이트를 사용할 경우, 제품을 잘 지지하거나 전달 하는데 도움이 됩니다. 다양한 높이와 두께의 사이드월은 특정 용도에 필요한 니즈에 맞게 벨트를 최적화 해주기도 합니다. 반면, 가동 방향으로 드라이브 바를 통해 설치된 가이드 슬롯은 벨트의 트래킹 성능에 도움이 됩니다. 물기가 있는 제품을 취급하거나 물기가 있는 환경의 경우, 구멍을 만들어 플라이트 앞이나 전체 벨트를 따라 물기를 제거하는 것도 가능합니다.

하바지트
클린드라이브(Cleandrive)
브로슈어 살펴보기

이곳에서 다운로드

압출식 벨트 브로슈어 살펴보기

이곳에서 다운로드

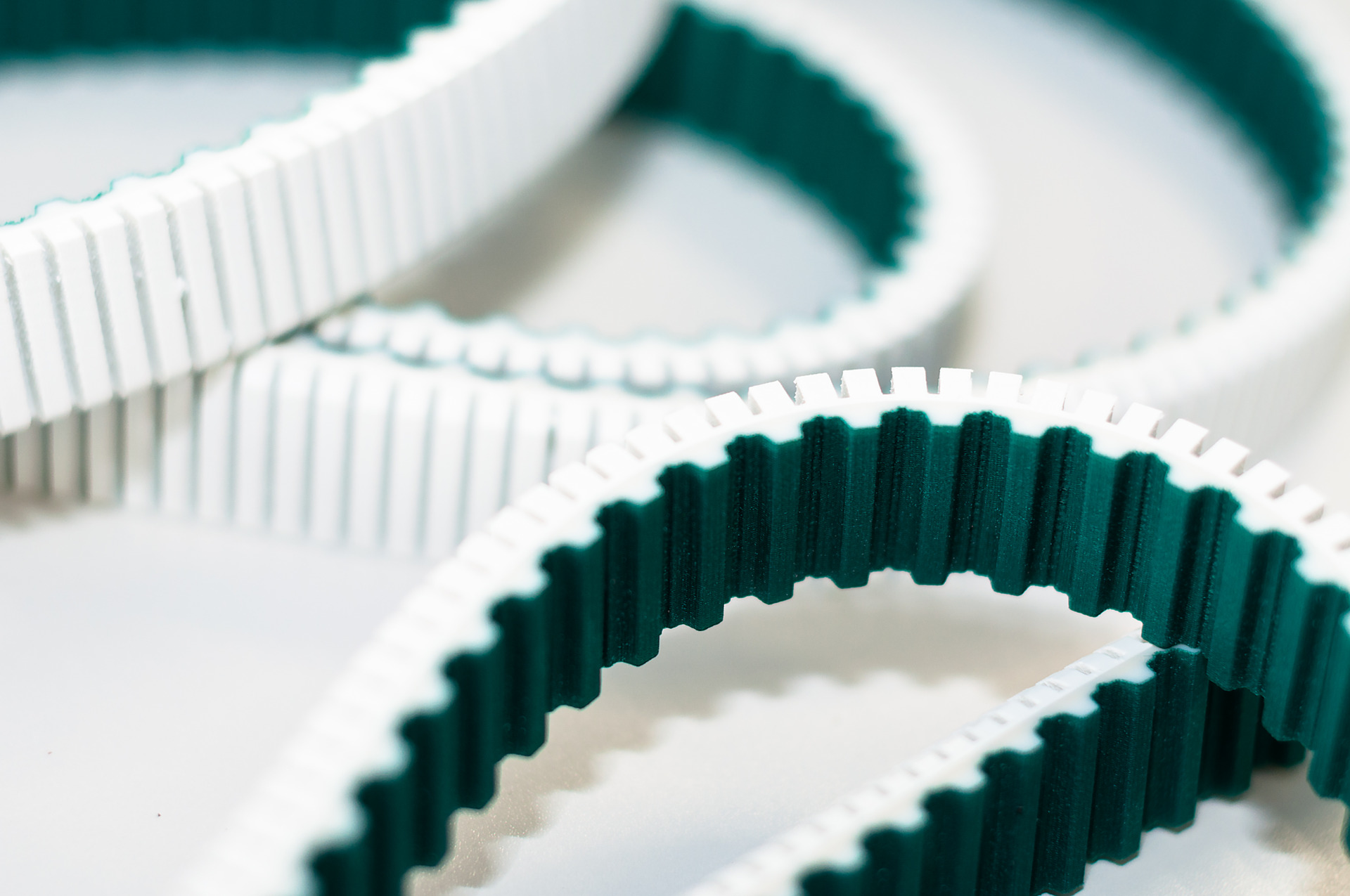

타이밍 벨트

결합

하바지트는 모든 열가소성 타이밍 벨트에 단단하게 결합시킨 하바지트 Flexproof 조인트를 기본으로 제공합니다. 또한, 현장에서의 조립을 용이하게 하기 위해 사전 제작된 개방형 하바지트 Flexproof 조인트가 있는 HabaSYNC 타이밍 벨트를 공급할 수도 있습니다. 이를 통해 고객은 최소한의 노력으로 벨트를 현장에서 바로 더 빠르게 조립할 수 있습니다.

핀 조인트

타이밍 벨트를 교체하는 작업은 상당한 시간을 요할 수 있습니다. 특히, 다중 라인 시스템이나 접근하기 어려운 벨트는 교체에 필요한 시간이 늘어나기도 합니다. 다행히 기계적으로 벨트를 결합하면 교체 작업을 더욱 빠르고 쉽게 수행할 수 있습니다. 핀 조인트는 유연하고, 안전합니다. 또한, 톱니의 정밀한 구멍이 연결되는 핀과의 정교한 가이드를 형성하여 안전을 보장하는 믿을 만한 연결 방법 입니다. 벨트에 따른 최소 굴절 직경은 핀조인트의 영향을 받지 않습니다. 핀은 A 5, 8 또는 11 연결 핀 중에서 선택이 가능합니다.

힌지 조인트

동기식 운반 설비의 경우, 타이밍 벨트를 자주 교체해 주어야 하는 설비가 상당히 많습니다. 하바지트는 교체 공정을 빠르고 쉽게 하기 위해 HabaSYNC 기계식 힌지 조인트를 개발했습니다. 힌지 조인트의 설계는 싱글 벨트 하나 또는 여러 벨트가 나란히 정렬되어 있을 때 탁월한 선택이 될 수 있습니다.

폴리아미드 힌지 조인트

폴리아미드 소재의 특성 덕분에 이 힌지 조인트는 월등히 많은 적재량을 수용할 수 있습니다. 이에, 폴리아미드 힌지 조인트는 다양한 종류의 타이밍 벨트에 이상적인 솔루션입니다.

커버

그 어떤 까다로운 요구 사항도 충족하기 위해 하바지트는 다양한 커버와 표면 구조를 갖춘 HabaSYNC 타이밍 벨트를 제공합니다. 고객은 원하는 용도와 요구 사항을 완벽하게 만족시키는 커버를 선택해 벨트의 기계적, 물리적, 화학적 특성을 맞춤형으로 설계할 수 있습니다.

V-가이드 및 길이 방향 프로파일

벨트를 트래킹하거나 운반 및 제품 배치를 돕고자 하는 경우, HabaSYNC
타이밍 벨트에 V-가이드 및 기타 길이 방향 프로파일을 추가할 수 있습니다.
하바지트는 고객이 원하는 요구 사항을 충족시킬 수 있도록 다양한 크기의 노치식 및 비노치식 옵션을 제공합니다.

용접 클릿

하바지트의 경우, 고주파 용접(HF), 마찰 용접, 또는 적외선 용접을 사용하여 타이밍 벨트의 전달 측에 클릿(TPU 프로파일)을 개수, 모양, 또는 배치에 관계없이 추가할 수 있습니다. 클릿은 표준 직사각형 모양으로 만들거나 혹은, 특정 요구 사항을 충족하기 위한 맞춤 설계 및 제작도 가능합니다.

폴스 티스(false teeth) 부착물

하바지트 폴스 티스(false teeth) 시스템을 사용하면 크기나 소재 특성으로 인해 폴리우레탄 타이밍 벨트에 용접할 수 없는 프로파일을 부착하거나, 보다 견고한 클릿을 필요할 때 필요한 클릿을 부착할 수 있습니다. 간단히 말해, 폴스 티스 시스템은 고강도의 분리식 프로파일 연결부를 만들어 줍니다.프로파일은 개별 투스(tooth)가 가공된 후, 투스에 삽입된 폴스 티스에 나사로 고정됩니다.
